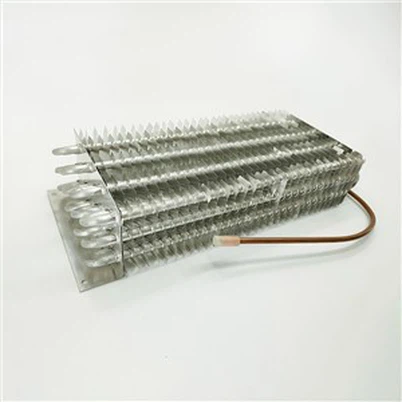

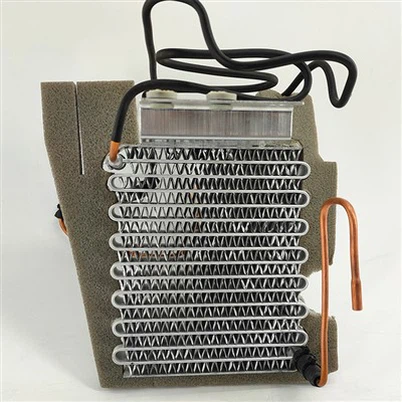

Rebrasti izmjenjivač topline klima uređaja 8 Projektni parametri

Parametri temperature izmjenjivača topline: temperatura isparavanja je obično 3-8 stupnjeva C, a temperatura kondenzacije je obično 45-54 stupnjeva C (ovo je vrijednost temperature izračunata dizajnom komfornog klima uređaja, a nazivna kapacitet hlađenja kompresora također se ispituje u skladu s tim). Razlika temperature ulaznog i izlaznog zraka obično iznosi 8-10 stupnjeva C, a temperaturna razlika isparivača bit će manja u niskotemperaturnom uređaju. Temperaturna razlika između temperature isparavanja, temperature kondenzacije i temperature izlaznog zraka obično je oko 10 stupnjeva.

Pregrijavanje u isparivaču obično iznosi 5-10 stupnjeva C (pregrijavanje se razlikuje od temperature usisavanja, a velika je razlika u razdjelniku ili niskotemperaturnom uređaju), a prehlađenje u kondenzatoru obično {{ 2}} stupnja C.

Brzina čeonog vjetra isparivača je obično 1.5-3m/s, kondenzatora je 2-3m/s, brzina vjetra na najužoj strani ne smije prelaziti 6m/s, a u većini slučajeva koristi se brzina vjetra od 2,5 m/s.

Promjer i debljina cijevi: obično 9,52 mm, 7,94 mm, 7 mm i 5 mm bakrena cijev ili laka cijev s unutarnjim navojem, manji promjer cijevi može poboljšati učinkovitost prijenosa topline.

Razmak redova x razmak redova: Obično u obliku redova jednakostraničnog trokuta, kao što su 25,4x22 mm, 25x21,65 mm, itd. Također možete koristiti 25,4x19,5 mm, 21x13,6 mm i tako dalje.

Peraje: Obično odaberite debljinu od 0.095-0.3 mm, razmak od 1.1-2.5 mm peraja. Budući da u isparivaču ima kondenzata, razmak bi trebao biti veći; Budući da je kondenzator suhi izmjenjivač topline, može se odabrati da bude manji. Uzimajući u obzir problem smrzavanja, isparivač rashladne jedinice obično je između 3-6 mm. Za kondenzatore u isparivačima ili sustavima dizalica topline obično se koriste hidrofilne aluminijske ploče. Neki također koriste obične tablete i boju u spreju kako bi spriječili hrđu. Oblik peraje uglavnom je ravni komad, valoviti komad, prorez i valoviti prorez koji kombinira to dvoje.

Struktura cjevovoda: isparivač se obično sastoji od 2-6 redova, a kondenzator se sastoji od 1-6 redova. Previše redova uzrokovat će loš učinak prijenosa topline stražnjeg reda. Ako se mora koristiti više redova zbog strukturalnih ograničenja, čeonu brzinu vjetra treba odgovarajuće povećati kako bi se osigurao volumen zraka u stražnjem redu. Svaka petlja obično ne prelazi 12-18m, isparivač uzima graničnu vrijednost, kondenzator uzima gornju graničnu vrijednost. Naravno, ovo također uzima u obzir protok mase rashladnog sredstva. Prekratka cijev ne može adekvatno prenijeti toplinu, preduga cijev će dovesti do velikog pada tlaka, otpor različitih promjera cijevi također je različit. Pad tlaka isparivača ne smije biti veći od 5% tlaka isparavanja, a kondenzatora ne smije prelaziti 2% tlaka kondenzacije, inače će smanjiti učinkovitost jedinice. Obično nakon odabira parametara peraje može se izračunati vanjska površina po jedinici duljine, a zatim se može izračunati ukupna potrebna duljina. Za isparivače, neki omjeri visine mogu biti veći zbog ograničenja u visini ili razmatranja pri odabiru ventilatora. Za kondenzator, zbog različitih strukturnih oblika, kao što su U oblik, V oblik, L oblik, itd., potrebno je samo što više povećati područje prema vjetru.

Dizajn putanje protoka: Općenito gledište je da je isparivač obično dolje unutra i van (rashladno sredstvo isparava u plin koji teče prema gore, izbjegavajući nakupljanje u cijevi koje utječe na prijenos topline), a zatim natrag unutra i naprijed van (formirajući protustruju s ulaznim zrakom). Kondenzator je obično okrenut prema gore i dolje, te prema natrag i prema naprijed (kako bi kondenzirana tekućina mogla iskoristiti gravitaciju da što prije iscuri iz kondenzatora). Međutim, ovo su samo pogledi na poboljšanje prijenosa topline s jedne strane prijenosa topline, zapravo je proces prijenosa topline izmjenjivača topline klima uređaja složen proces, a čimbenici koji utječu na učinkovitost prijenosa topline također su brojni.

Evo nekoliko smjernica za utjecaj na čimbenike:
a. Ulaz i izlaz trebaju biti što je moguće udaljeniji kako bi se izbjeglo ponovno zagrijavanje.
b. Nemojte ulaziti samo s jedne strane, a izlaziti s druge strane, tako da obje strane teku kako biste izbjegli pregrijavanje ili hlađenje s jedne strane, što bi rezultiralo neravnomjernim prijenosom topline i smanjenjem učinkovitosti prijenosa topline.
c. S povećanjem suhoće rashladnog sredstva u cjevovodu, učinkovitost prijenosa topline nastavlja se poboljšavati, tako da je kapacitet prijenosa topline stražnjeg dijela putanje protoka veći od onog prednjeg dijela.

Prilikom dizajniranja petlje mogu se uzeti u obzir sljedeće dvije ideje:

a. Za isparivač, s povećanjem rashladnog plina, pad tlaka i koeficijent prijenosa topline također će se povećati, tako da se manji ulazni šant može dizajnirati na ulazu u isparivač, a zatim se šant može povećati na stražnjoj strani kako bi se smanjio plin za smanjenje pada tlaka. Gore spomenuti Plan D osmišljen je na ovaj način. Za kondenzator, naprotiv, na početku je dizajniran veći ulazni šant, a kondenzirana tekućina se može skupiti kako bi se smanjio šant, kako bi se povećao protok, pojačao prijenos topline i povećao stupanj superhlađenja, tako da ovo dio se također naziva cijev za superhlađenje. Sada su neki kondenzatori usvojili takav dizajn. Budući da je kondenzator obično gore-dolje, sabirna cijev se obično nalazi na dnu, a postoje informacije da takav ojačani dizajn također može pomoći toplinskoj pumpi da se bolje odledi.

b. Učinak prijenosa topline privjetrinske strane i zavjetrinske strane izmjenjivača topline prilično je različit. Na primjer, kada je brzina vjetra {{0}},5 m/s, prijenos topline na strani vjetra čini 96,3% ukupnog prijenosa topline, a kada je brzina vjetra 3,0 m/s, prijenos topline na privjetrinskoj strani čini 69,2% ukupnog prijenosa topline. To je uglavnom zbog promjene razlike u temperaturi prijenosa topline. Na zavjetrini razlika u temperaturi postaje manja, što rezultira slabijim učinkom prijenosa topline. Neke su tvrtke dizajnirale kondenzatore sa sljedećim strukturama, od kojih broj 5 najbolje funkcionira. Stoga je potrebno razmotriti kako poboljšati učinkovitost prijenosa topline cjevovoda u zavjetrini, kao što je povećanje brzine vjetra i smanjenje učinkovitosti prijenosa topline u privjetrini, odnosno smanjenje izlazne temperature zraka s privjetrine.
